临床医学研究中心检验科实验室污水处理设备设计说明

临床医学研究中心检验科实验室污水处理设备设计说明

一、工程概况

1、工程名称:临床医学研究中心检验科实验室污水处理设备;

2、设计内容:工艺及施工说明。

二、主要设计依据

1、建设单位提供的资料和要求以及实地考察的具体情况;

2、《污水综合排放标准》(GB8978-1996)

3、《污水排入城镇下水道水质标准》C级标准中的标准值 GB/T 31962-2015 ;

4、《城镇污水处理厂污染物排放标准》GB18918-2002

5、《建筑给水排水设计标准》GB 50015-2019;

6、《室外排水设计标准》GB 50014-2021 ;

7、《给水排水工程构筑物结构设计规范》GB 50069-2002;

8、《通用用电设备配电设计规范》(GB 50055-2011)

9、《低压配电设计规范》(GB 50054-2011)

10、《自动化仪表工程施工及质量验收规范》(GB 50093-2013)

11、《污水处理设备 通用技术条件》JB/T 8938-1999

12、《中华人民共和国水污染防治法》2020.9.9。

三、设计原则

1、本设计严格执行国家现行的相关技术标准、规范,有关环境保护的各项规定,污水处理后必须确保各项出水水质指标均达到排放标准。

2、检验科实验室污水处理设备采用简单、成熟、先进、稳定、实用、经济合理的处理工艺,保证处理效果,并节省投资和运行管理费用。

3、处理系统运行有一定的灵活性和调节余地,以适应水质水量的变化

4、设备选型兼顾通用性和先进性,运行稳定可靠、效率高、管理方便、维修维护工作量少、价格适中。

5、系统运行灵活、管理方便、维修简单,充分考虑操作自动化,减少操作劳动强度。

6、设计美观、布局合理,与已有和周围设施统一协调考虑。

7、设置必要的监控仪表,提高控制操作的自动化程度。

8、尽量采取措施减小对周围环境的影响,合理控制噪声、气味,妥善处理与处置固体废弃物,避免二次污染。

四、污水成份

实验室污水主要成份包括:

1、无机类污染物:主要含硫酸、硝酸、盐酸、烧碱、铬、锌、锰、铜、铁等酸、碱、盐和重金属离子等;

2、有机类污染物:主要含烷烃、烯烃、酮、醚、酚、醛等有机碳氢化合物;

3、生物类污染物:主要含细菌、病毒等病原微生物;

五、设计水量

根据《建筑给水排水设计标准》GB 50015-2019 对实验室用水定额的规定:该实验楼每天产生的废水约为:5T/d考虑废水产生的总变化系数,故设计废水产生流量值取5t/d,具体尺寸参考实验室废水处理平面布置图。

检验科实验室污水处理设备，主要为室外地埋式安装,安装位置一层会议示教门口空地,详细参数由设备厂家提供及现场指导安装。

六、技术参数

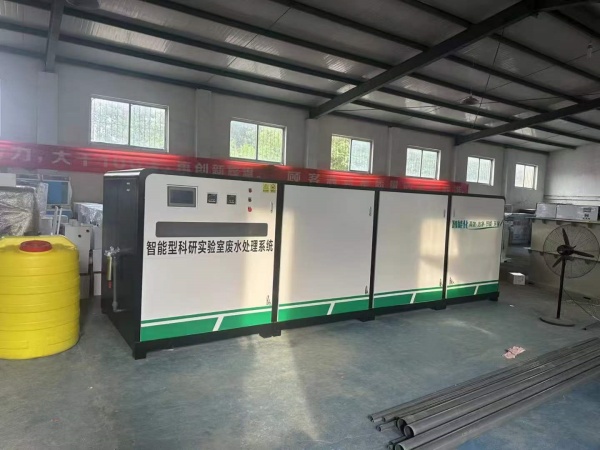

1、系统模块化设计;设备外壳采用高强度钣金防腐处理,内部容器采用不锈钢板焊接,%%160模块化组装可根据使用现场随意调整安装方式,无需土建,占地面积小,外观高端大气,运行安静平稳;最大限度提升设备性价比,具有广泛适应性,强大升级性,如水质、水量及控制系统的升级;

2、检验科实验室污水处理设备采用三维制图建模软件,确保整套设备中的各个零部件和管路均经过优化设计和电脑三维造型建模设计(组装和安装之前就能在电脑上看到效果图,完全一比一按实际尺寸设计,可任意旋转和缩放),确保管路横平、竖直,简洁、集中。

3、核心过滤膜采用MBR无机膜片,无机膜的材质特点及优良性能体现为化学稳定性好,温度

适用范围广,耐污染能力强,机械强度高,耐高压清洗,更适于高黏度、高固含量、含硬性颗粒的复杂流体物料的分离,分离效率高,有效去除水中的细菌、微生物和悬浮物等杂质,出水浊度近于零,易于再生,使用寿命为有机膜的3~5 倍以上,大大节约了客户的使用成本。

4、高级电化学氧化技术对无机废水含有大量重金属、无机盐、酸碱等物质,高级电化学氧化技术对无机废水进行氧化还原反应达到废水净化的目的。

5、多相催化高级氧化技术对有机废水进行链反应催化生成羟基自由基,打乱废水的分子链改变其分子结构,有效解决难处理有机废水的难题。

6、采用高效复合菌技术,高效复合菌与污染物基团紧密接触,能够迅速降低水中COD氨氮,总磷,将污染物迅速彻底分解,效率极高;

7、设备采用PLC可编程序智能控制系统和彩色人机触摸操作屏:液晶中文显示所有监控参数:如设备的启停、冲洗、排污等功能;显示各单元运行状态,如动画式流程图、提升泵、压力显示、流量显示、水箱液位等都要显示在控制触摸屏里;设有停水、停电、过载等非正常状态自动保护、故障自动报警及处理功能,能自动记录和管理历史运行水质数据与分析等。具人机对话功能,时钟和语言设定功能,开机时系统自动检测,全自动处理废水、针对不同废水的成分和浓度,控制系统自动进行计算然后按比例进行自动投放药品,更加科学化和合理化;

8、全程水质、运行状态、参数、工作压力、流量、在线液晶监测、反应水箱高中低液位等实时显示;设备符合GLP(实验室优良标准)设计;

9、污泥自动定期浓缩,达到一定泥量后设备自动报警,客户只需简单操作取下污泥无害化处理。

10、远程监控(选配):只需有wifi,就能通过手机远程查看控制系统的启停远程管理:实现连接两端的资源共享,用于远程办公等;远程控制:开关机,重启、注销及定本地或远端程序等;支持多种通讯方式,包括RS232、RS485、GSM、GPRS、TCP/IP、UDP及4G网络安全性能

检验科实验室污水处理设备，耗电及后期使用成本低,使用规范商品名称的水处理药剂,确保可靠运行、降低运行费用;按比例自动投药,药品耗量少;无须专人看守,免人工管理费用等; 符合标准 使用无忧:应用多项先进的专利技术对综合废水进行处理净化,出厂前严格调试和验证,出水符合GB 18466-2005《医疗机构水污染物排放标准》预处理排放。符合全国各地对新建实验大楼的环评验收要求。
